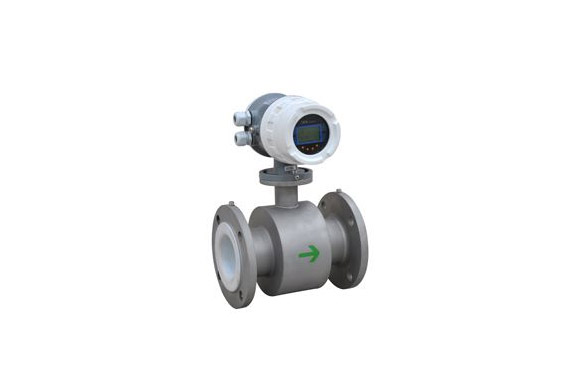

電磁流量計是根據法拉第電磁感應定律進行流量測試 的流量計。電磁流量計的優點是壓損非常小,可測流量范圍大。最 大流量與最小流量的比值一般為20:1以上,適用的工業管徑范圍 寬,最大可達3m,輸出信號和被測流量呈線性,精確度較高,可測 量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及泥 漿、礦漿、紙漿等流體流量。廣泛應用于石油化工、鋼鐵冶金、給 水排水、水利灌溉、水處理、污水處理站(環保污水控制、化工污水 、電鍍污水)、造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司 過程流量測量和控制。

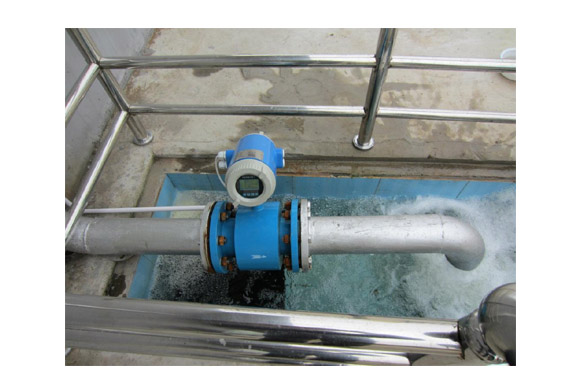

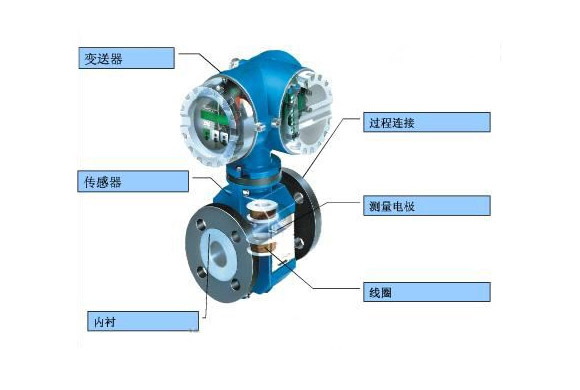

電磁流量計簡單說是由流量傳感器變送器組成的。電磁流量計的安裝要求是一定要安裝在管路的最低點或者管路的垂直段,但是一定是在滿管的情況下,對直管段要求是前5D后3D,這樣才能保證電磁流量計的使用和對精度的要求。 電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布。
注意事項
為了使流速度分布軸對稱,流量計前加直管段是必要的。
對于所測液體中含有液態金屬的,一般采用直流勵磁以減少磁場邊緣效應。
測電導率高的介質不宜用交流勵磁,而應用直流激磁。
技術規格
額定壓力等級:DN6-DN50,PN<4.0MPA;DN65-DN150,PN<1.6MPA;DN200-DN600, PN<1.0MPA;DN700-DN2000,PN<0.6MPA
電 極:不銹鋼316L、哈氏合金(HB和HC)、鈦、鉭、鉑
精度等級:0.5級
介質溫度:傳感器:-25-180℃;轉換器:-10-80℃
