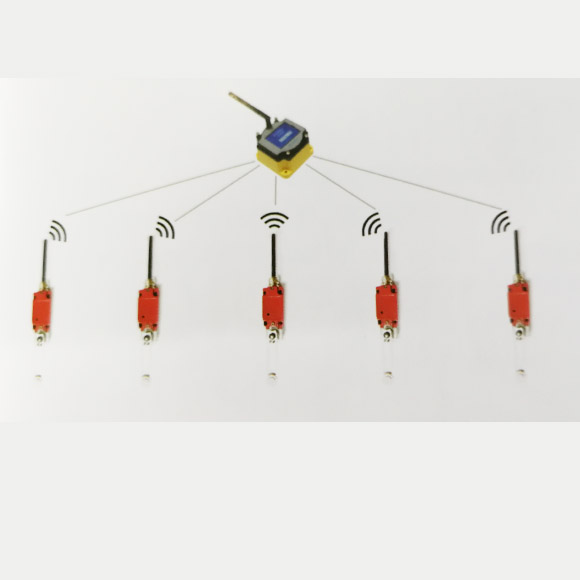

科沭無線行程開關采用一體化設計,分為發射端和接收端,采用433M傳輸,無需布線,發射端采用多種供電方式(3.7鋰電池、24V、220V),接收端24V電源供電。發射端、接收端均有一鍵配對按鈕,可以多個發射器對應一個接收器??蛻艨梢宰孕行薷呐鋵透鼡Q備件。

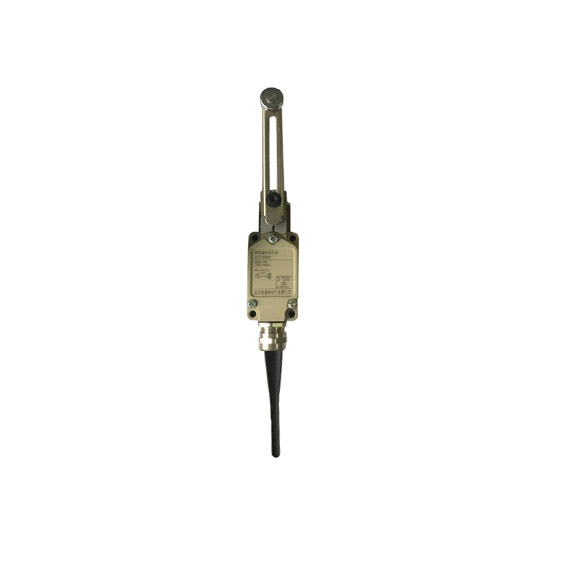

發射端
無線行程開關采用一體化設計,滿足狹小空間使用,在普通的行程開關內嵌無線信號采集和傳輸模塊,原有的布線改為天線,采用金屬材質,安裝方式多樣。帶配對按鈕,可以配對接收器的通道信號。

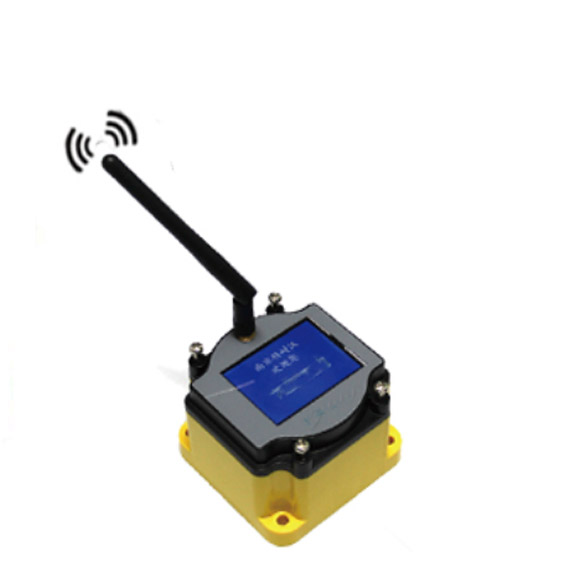

接收機
無線智能接收機用于接收無線行程開關發射的數據,可配對五組行程開關信號,配有配對按鈕,液晶大屏顯示。可選擇或修改對應輸出通道后下發配對指令與無線行程開關進行配對,接收到信號后對應輸出給繼電器、PLC等上位機。
發射功率:100mW(20dBm)EIPP
發射距離:大于200米
通訊頻段:433M
供電方式:鋰電池、電源
工作溫度:-25℃~70℃
額定負載 |
接收器的標準負載10A/250VAC |
接觸電阻 |
<30mΩ |
動作頻率 |
100次/min |
通訊模式 |
一對一,多對一或者一對多 |
通訊應答時間 |
≤0.2S |
發射頻率 |
2.40GHz |
電池充電時間 |
2小時 |
電池壽命 |
充電約500次 |
動作力 |
≤20N |
絕緣電阻 |
>100MΩ@500VDC |
壽命 |
100萬次 |
使用溫度范圍 |
-30~+80℃ |
防護等級 |
IP67 |
