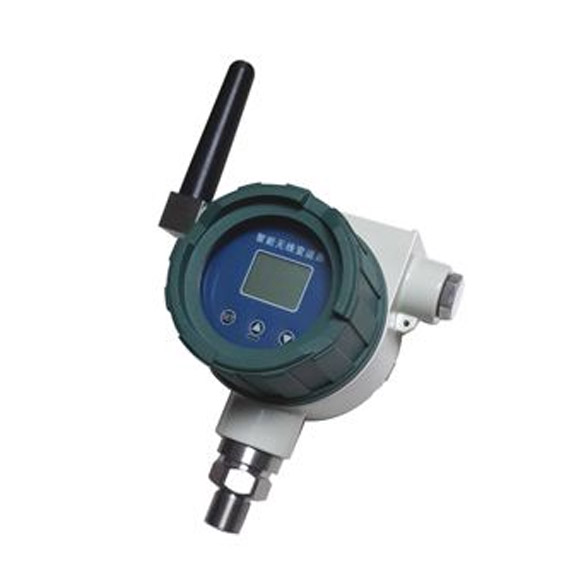

無線壓力變送器系采用進口高穩定擴散硅傳感器和目前性能及穩定性都非常卓越的Freescale超低功耗的微處理器及高精度傳感器信號調理電路為一體的智能化壓力檢測儀表;在此基礎上加入了無線遠傳模塊,可與我們的智能無線接收終端組成壓力采集系統。本系統改變以往工業上大部分采用RS485和4~20mA電流信號的傳輸方式和開關電源供電模式,而采用3.6V的鋰電池供電;從而簡化了安裝方式、節約了客戶布線的成本,真正達到節能環保的目的。該產品廣泛應用于各種工業測壓系統中,如油田、電力、石化和一些布線不方便的場合。
應用
本壓力變送器在傳統的基礎上,通過采用優質元器件、高精度可靠信號處理電路、防干擾電路、軟硬件補償?shù)榷喾矫婕夹g(shù),并通過大量實驗和檢測使得儀表具有測量數據精確、抗干擾能力強、易于操作等優點。
特點

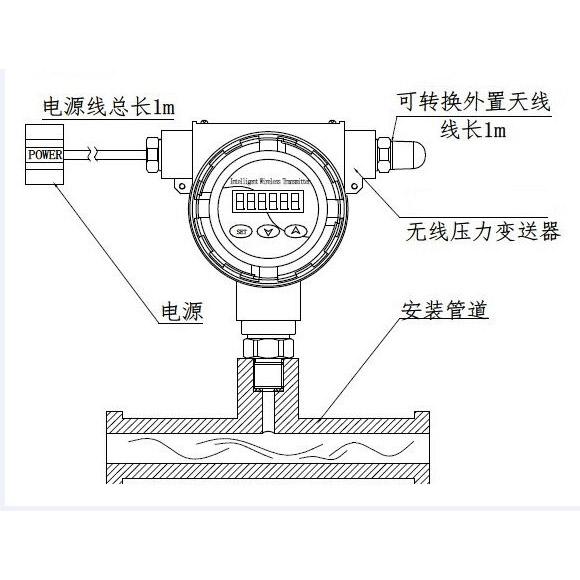

將本儀表的安裝在管道上,當管道中的介質作用于敏感元件上,使之受壓,其內部電路檢測出與過程壓力成正比的電信號,通過線性放大電路對該信號進行精確的放大、補償?shù)忍幚砗?,進入微處理器進行數據的測量、處理、顯示,并將測量數據無線傳輸?shù)竭h(yuǎn)方的終端設備上。
量程:0MPa~0.1MPa...10MPa
供電電源:太陽能電源/15V~30V DC
精度:±0.5%FS
顯示:6位8段數碼液晶
工作溫度:-20℃~70℃
量程:0MPa~0.1MPa...10MPa??? |
供電電源:太陽能電源/15V~30V?DC |
精度:±0.5%FS?? |
壓力類型:表壓/絕壓/密封表壓 |
顯示:6位8段數碼液晶? |
輸出信號:LCD現場顯示,GPRS無線信號傳輸 |
按鍵:3按鍵?? |
電氣連接:6芯電纜(電源和繼電器) |
重量:約1.6kg??? |
電磁兼容:GB/T?17626.2/4-2006 |
存儲溫度:-30℃~80℃? |
感壓膜片:不銹鋼316L |
工作溫度:-20℃~70℃ |
繼電器負載:5A/220V?AC????5A/30V?DC |
相對濕度:0%~95%? |
長期穩定性:±0.5%FS/年 |
繼電器觸點壽命:>10萬次 |
|
振動:≤3g/10Hz...150Hz(IEC?60068-2-6-2007) |
